Kuv ntseeg tias txhua tus neeg tau qhia txog lub tswv yim ntawm kev sib npaug ntawm tes, feem ntau vim tias qhov sib npaug ntawm cov hlwb tam sim no tsis zoo txaus, thiab nws yuav tsum tau txhim kho los ntawm kev sib npaug. Ib yam li hauv ntiaj teb no, peb nrhiav tsis tau ob nplooj ntawv zoo tib yam, thiab peb nrhiav tsis tau ob lub hlwb zoo ib yam. Qhov nyiaj tshuav kawg yog txhawm rau daws qhov tsis txaus ntawm cov roj teeb hlwb thiab yog ib txoj hauv kev them nyiaj. Hauv qab no yog cov lus qhia luv luv rau passive thiab nquag ntsuas ntawm lithium roj teeb:
01 Passive Equilibrium
Passive balancing feem ntau tso cov roj teeb uas muaj hluav taws xob ntau dua los ntawm kev tawm tsam tawm, tso hluav taws xob hauv cov cua sov kom tau txais ntau lub sijhawm them rau lwm cov roj teeb. Nyob rau hauv txoj kev no, lub zog ntawm tag nrho cov system yog txwv los ntawm lub roj teeb uas muaj peev xwm tsawg tshaj plaws. Thaum lub sij hawm them tus txheej txheem, cov roj teeb lithium feem ntau muaj kev tiv thaiv kev tiv thaiv tus nqi hluav taws xob. Thaum qee txoj hlua ntawm cov roj teeb nce mus txog qhov nqi hluav taws xob no, lub lithium roj teeb tiv thaiv lub rooj tsavxwm yuav txiav tawm lub charger circuit thiab nres them. Yog li ntawd, qhov zoo ntawm passive equilibrium yog tus nqi qis thiab kev tsim hluav taws xob yooj yim; Qhov tsis zoo yog qhov sib npaug yog raws li qhov qis tshaj ntawm cov roj teeb uas tsis muaj peev xwm, uas tsis tuaj yeem nce lub peev xwm ntawm cov roj teeb uas tsis tshua muaj peev xwm, thiab 100% ntawm lub zog sib npaug yog nkim hauv daim ntawv ntawm cov cua sov. Lithium roj teeb tiv thaiv boards feem ntau muaj kev tiv thaiv overcharge los tiv thaiv overcharging ntawm lub roj teeb.

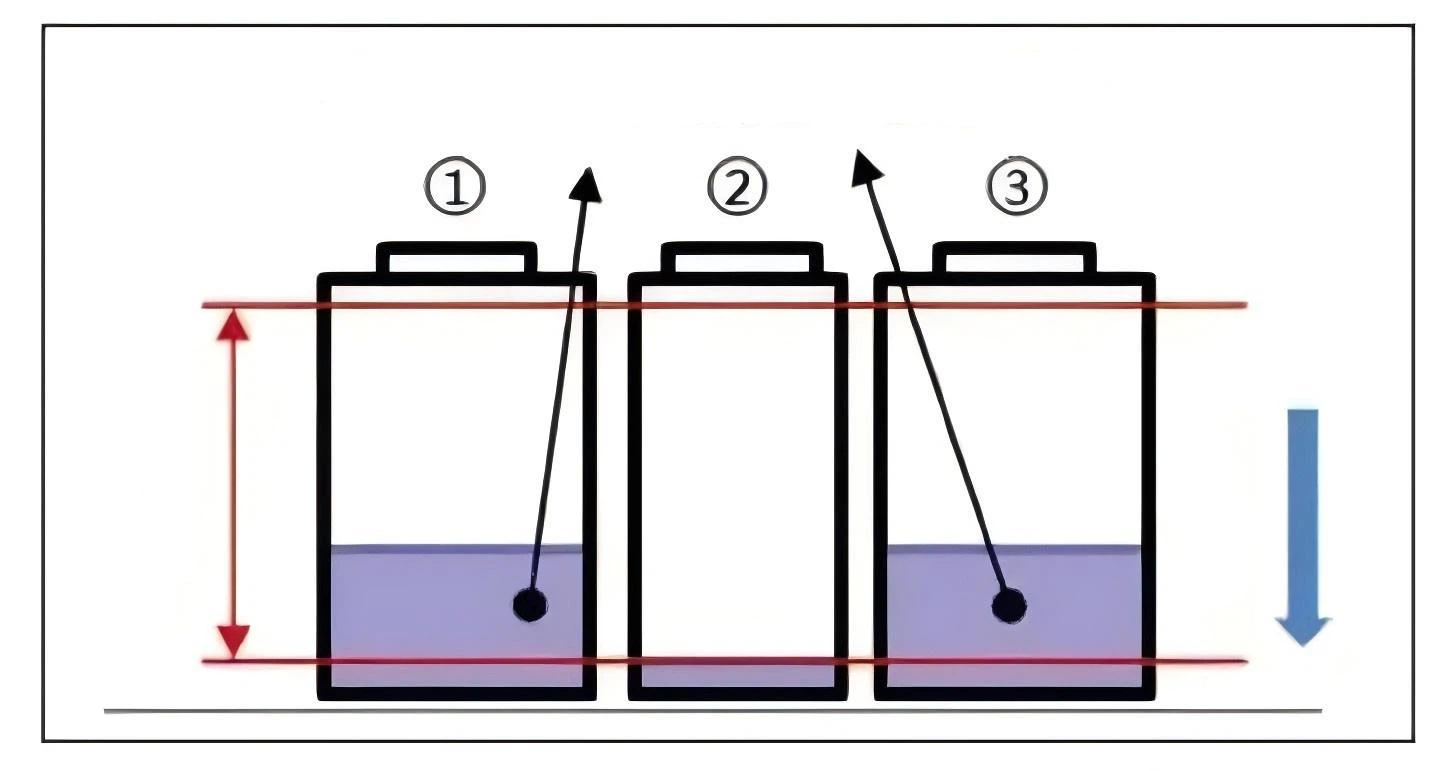

Raws li pom hauv daim duab 2, thaum lub sijhawm them nyiaj, lub roj teeb thib ob yog thawj zaug them rau qhov kev tiv thaiv tus nqi hluav taws xob, ua rau muaj kev tiv thaiv kev tiv thaiv ntawm lithium roj teeb tiv thaiv lub rooj tsavxwm thiab nres lub roj teeb ntawm lub roj teeb, uas ncaj qha ua rau tsis muaj peev xwm ua tiav. them lub roj teeb thawj thiab thib peb. Tus nqi tag nrho ntawm tag nrho lub cev yog txwv los ntawm lub roj teeb thib ob, uas yog qhov system poob. Txhawm rau ua kom lub zog ntawm lub roj teeb, lub lithium roj teeb tiv thaiv lub rooj tsavxwm yuav sib npaug ntawm lub roj teeb thaum them nyiaj. Raws li pom nyob rau hauv daim duab 3, tom qab sib npaug pib-up, lub lithium roj teeb tiv thaiv board yuav tso tawm lub thib ob roj teeb, ncua sij hawm rau nws mus txog rau lub tiv thaiv voltage tus nqi. Qhov no tseem yuav txuas ntxiv lub sijhawm them ntawm thawj thiab thib peb roj teeb, yog li ua kom lub zog tag nrho ntawm lub roj teeb. Txawm li cas los xij, 100% ntawm cov hluav taws xob tso tawm ntawm No. 2 roj teeb tau hloov mus rau hauv cov hluav taws xob tso tawm, uas ua rau cov khoom pov tseg tseem ceeb (cov cua kub dissipation ntawm lub roj teeb No.
Raws li pom hauv daim duab 4, ntxiv rau qhov cuam tshuam loj ntawm kev tshaj tawm ntawm lub roj teeb, overdischarging kuj tuaj yeem ua rau muaj kev puas tsuaj loj rau lub roj teeb. Ib yam li ntawd, lub lithium roj teeb tiv thaiv lub rooj tsavxwm muaj kev tiv thaiv tshaj tawm. Thaum tso tawm, thaum qhov hluav taws xob ntawm lub roj teeb thib ob nce mus txog qhov kev tiv thaiv tus nqi pov tseg, kev tiv thaiv kev tiv thaiv ntawm lub lithium roj teeb tiv thaiv pawg thawj coj tau tshwm sim, nres lub kaw lus tawm, ncaj qha ua rau cov roj teeb uas tseem tshuav ntawm thawj thiab thib peb roj teeb tsis tuaj yeem ua tau. siv tag nrho. Tom qab sib npaug pib-up, lub kaw lus tshaj tawm yuav raug txhim kho.
02 Active Equilibrium
Active ntsuas yog ua tiav los ntawm kev hloov hluav taws xob, uas ua rau muaj txiaj ntsig zoo thiab ua rau poob qis. Cov tuam txhab sib txawv muaj ntau txoj hauv kev, thiab qhov sib npaug tam sim no txawv ntawm 1 txog 10A.
Passive balancing yog tsim rau lithium roj teeb pob daim ntaub ntawv nrog lub peev xwm me me thiab qis txoj hlua suav, thaum lub sij hawm sib npaug yog haum rau lub hwj chim hom lithium roj teeb pob daim ntawv thov nrog cov hlua siab suav thiab muaj peev xwm loj. Rau BMS, ntxiv rau qhov ntsuas qhov ua haujlwm, lub hauv paus kev ntsuas qhov ntsuas tseem ceeb dua.
Raws li pom hauv daim duab 5, txhua 6 txoj hlua ntawm cov roj teeb tsim ib pab pawg, thiab tag nrho lub zog ntawm 6 txoj hlua ntawm cov roj teeb raug xa mus rau lub roj teeb nrog lub peev xwm me dua. Inductive active balancing yog raws li lub cev hloov dua siab tshiab, integrating power switches thiab micro inductors. Nws siv txoj kev ntsuas bidirectional kom sib npaug ntawm cov roj teeb los ntawm kev hloov pauv ntawm cov roj teeb uas nyob ib sab lossis cov neeg nyob sib ze, thiab tuaj yeem ua tiav qhov ntsuas tsis hais seb lub roj teeb puas nyob hauv kev tawm, them nqi, lossis lub xeev zoo li qub. Qhov sib npaug efficiency yog siab li 92%.

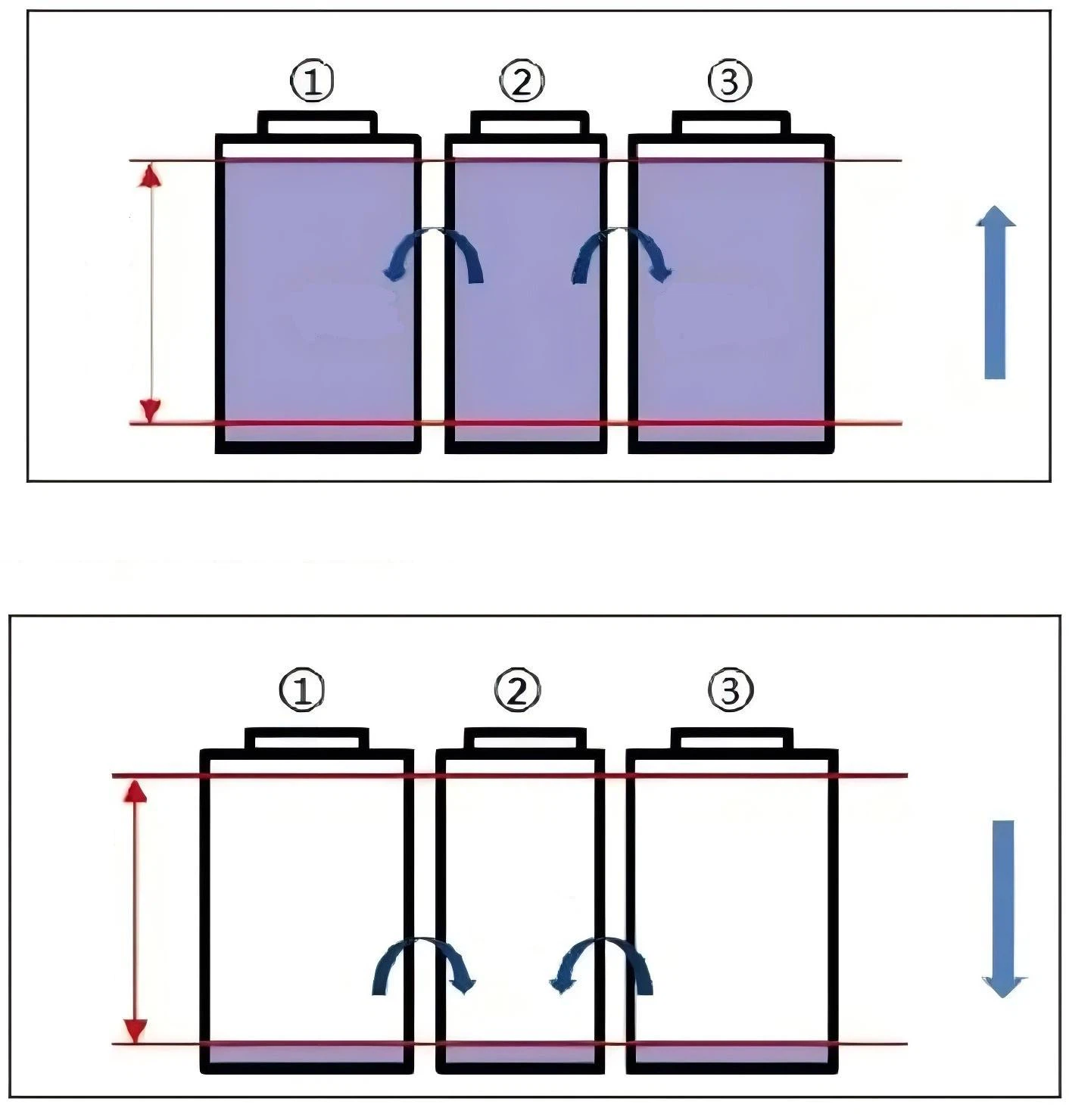

Lub hauv paus ntsiab lus ntawm kev tso tawm thiab kev them nqi ua haujlwm tau pom nyob rau hauv daim duab 6 thiab 7, qhov twg Lub roj teeb 2 hloov lub zog mus rau cov roj teeb 1 thiab 3. Kev hloov pauv tau zoo ua kom ntseeg tau tias qhov hluav taws xob ntawm peb lub roj teeb tseem sib npaug thaum them nyiaj, tso cai rau txhua lub roj teeb kom them tag nrho. Lub lithium roj teeb tiv thaiv pawg thawj coj kuj tseem tuaj yeem sib npaug lub roj teeb thaum tawm. Cov roj teeb thawj thiab thib peb hloov lawv lub zog mus rau lub roj teeb thib ob, thiab qhov hluav taws xob ntawm peb lub roj teeb yog tas li tawm hauv lub xeev sib npaug, kom txhua lub roj teeb tuaj yeem siv tau.
